Erste Schritte: Auspacken, anschliessen ...

---

Der sehr preiswerte Adapter ist erstaunlich klein und auf der Platine findet man erstaunlich viel:

• Mini-USB-Buchse zur Spannungsversorgung
• Steckplatz für einen Li-Ion-Akku
• Schiebeschalter für Master/Slave-Betrieb und Off
• Reset-Taster
• Max 3221, SMD-Variante
• Sub-D Stecker 9polig
• HC-04 Bluetooth-Platine mit Leiterbahnantenne
• 4 Lötanschlüsse mit VDD, RxD, TxD und GND

Wird die Platine via Mini-USB in Betrieb genommen, so leuchtet eine orange-rote Power-LED, auch bei Schalterstellung Off. Bei Schiebeschalter in Stellung "Slave" blinkt eine blaue LED langsam. Ein angeschlossener RS232-Quick-Tester am Sub-D-Anschluss bleibt jedoch auf allen Leitungen dunkel. Vielleicht hätte man da etwas anderes erwartet.

Bei näherer Betrachtung scheint der Sub-D-Anschluss nicht weiter angeschlossen zu sein, was eventuell Sinn machen könnte, da ja auch ein Kommando-Modus via PC möglich sein soll. Im Netz findet man gerade sehr wenige Informationen zu dem Adapter - ein Datenblatt war nicht dabei.

Mit dem Smartphone findet man im Bluetooth-Bereich ein neues Gerät mit Namen "BOLUTEK". Nach Eingabe der "1234" leuchtet die blaue LED konstant. Die Geräte haben sich gefunden. Das bedeutet, dass zumindest der Bluetooth-Teil reagiert. Auch mit einem PC konnte die Verbindung unter Win7 aufgebaut werden.

Ursprünglich sollte ein altes RS232-Interface Messdaten über ihre Sub-D-Buchse dem Adapter übergeben, der diese dann per Bluetooth an Geräte in der Nähe sendet. Das ging so also erst einmal nicht.

---

Serieller Test: "HALLO" Prüfen der Funktion

---

Die 4 Lötanschlüsse VDD, RxD, TxD und GND könnte man ja selber mit dem Stecker verbinden, vorher soll jedoch erst geprüft werden, ob überhaupt Daten fließen. Da der Verbindungsaufbau zu einem Android-Smartphone "extrem-wesentlich" schneller abläuft als zu dem Win7-System hier, soll der Test mit dem GT-N7000 - das erste Galaxy Note - erfolgen.

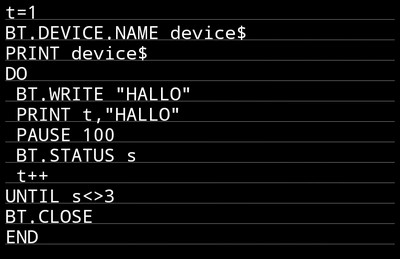

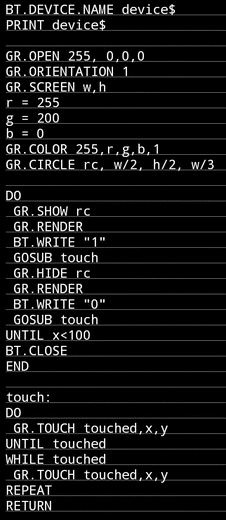

Im Buch "Messen mit dem Smartphone" ist beschrieben, wie mit einer Bluetooth-Verbindung auf serielle Geräte zugegriffen werden kann. Mit einer leichten Änderung im zweiten Teil des dortigen Listings 'Bluetooth1.bas' ist es möglich mit dem Adapter zu kommunizieren.

---

Klein und kurz: Das Arduino-Programm

---

Das Arduino-Programm/Sketch wurde kurzerhand von obiger Quelle übernommen. Es fragt nach seriellen Daten der Form "0" oder "1" und schaltet entsprechend die LED am Pin mit der Nummer LED. Bei 13 ist das die On-Board-LED. Ist das kurze Programm zum Arduino übertragen, so kann im Serial-Monitor der IDE überprüft werden, ob wie gewünscht geschaltet wird, indem "0" und "1" (ohne Anführungszeichen) übertragen werden:

char incomingByte;  // incoming data
int  LED = 13;      // LED pin

void setup() {
  Serial.begin(9600); // initialization
  pinMode(LED, OUTPUT);
  Serial.println("Press 1 to LED ON or 0 to LED OFF...");
}

void loop() {
  if (Serial.available() > 0) {  // if the data came
    incomingByte = Serial.read(); // read byte
    if(incomingByte == '0') {
       digitalWrite(LED, LOW);  // if 1, switch LED Off
       Serial.println("LED OFF. Press 1 to LED ON!");  // print message
    }
    if(incomingByte == '1') {
       digitalWrite(LED, HIGH); // if 0, switch LED on
       Serial.println("LED ON. Press 0 to LED OFF!");
    }
  }
}

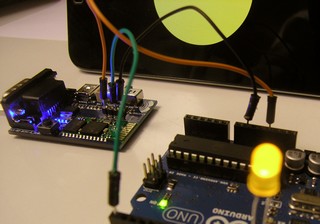

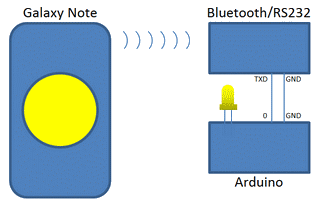

Wenn alles funktioniert, kann der Arduino vom Rechner getrennt werden. Nun noch die zwei Verbindungen zum RS232/Bluetooth-Adapter und beide Geräte mit Spannung versorgen. Das kann auch ein Solarakku mit USB-Anschluss sein, wie beim "Zollstock".

Ein vierter Draht gesellt sich noch hinzu, damit auch die Meldung "Press 1 to LED ON or 0 to LED OFF..." im Arduino-Sketch erscheinen kann.

---

Pegelprobleme Diode hilft wieder

---

Der vierte Draht ist nur ein 'halber' Draht - ein Halbleiter. Mit einer Universaldiode (1N4148) - wie schon beim Arduino-Radio - wird das Problem aus der Welt geschafft. In Richtung Arduino geschaltet (Pin 1) klappt nun auch die Kommunikation in beiden Richtungen.

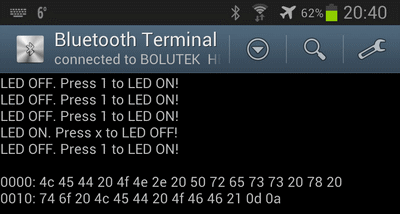

Die Überprüfung erfolgt diesmal in einem der vielen Bluetooth-Terminal-Programme, die es inzwischen in Play-Store gibt. Das "Bluetooth-Terminal" eignet sich gut für diesen schnellen Testlauf. Mit der Tastatur können Zeichen (Ascii) oder Hexadezimalwerte eingegeben und gesendet werden.

Mit "1" schaltet die LED an, mit "0" wieder aus. Die entsprechende Meldung vom Arduino wird nun auch endlich angezeigt. Wird in den HEX-Modus umgeschaltet, können auch Bytes gesendet werden, die nicht im Ascii-Bereich liegen. Da dann eine "1" einer 31 entspricht, schaltet dieser Wert nun die LED an. Das Terminal stellt auch die Antwort hexadezimal dar. Die 30 entspricht dann der "0" und schaltet aus.

---

Schalten mit Play-Store-Apps

---

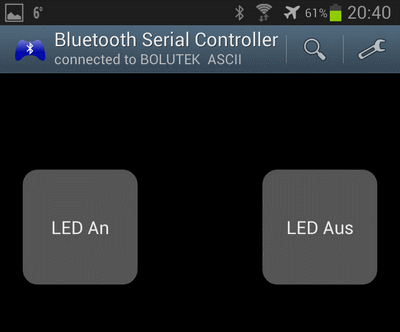

Aus derselben Feder, wie das "Bluetooth-Terminal" stammt die Applikation "Bluetooth-Serial". Diese App beinhaltet ebenfalls die Terminalfunktion, kann aber zusätzlich sehr einfach und ohne Programmierkenntnisse bis zu 25 Schalter frei verwalten. Einstellbar sind z.B.:

• Größe
• Sichtbarkeit
• Text
• Sendekommando

Für einfache Steuerungen könnte das reichen. Zumindest bekam das Arduino-Radio einige Sendertasten ... Das Ergebnis hier gleicht dem der Quelle, nur mit anderen Mitteln realisiert.

---

*) Stimmt so nicht ganz. Später mehr ...

---
