RTTY Sender Sketch

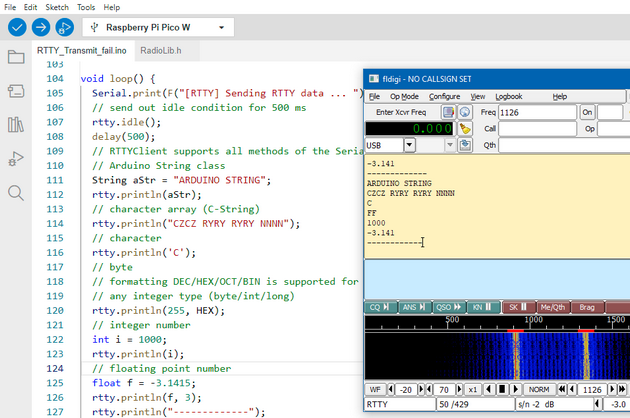

Mit der Anpassung der Pinbelegung über den Modul-Aufruf kann nun ein erster Test vollzogen werden. Auf die Verbindung DIO0 und DIO1 wird zunächst verzichtet. Der Sendemodus der Ausstrahlung soll dem Deutschen Wetterdienst entsprechen und wird mit state = rtty.begin(433.0, 450, 50) in HF, Shift und Baudrate festgelegt. Damit sollte der Empfang im RTLSDR-Empfänger denselben Klang erzeugen, wie die bekannten Wettermeldungen auf Kurzwelle. Der folgende verkürzte und angepasste Sketch erzeugt das weiter oben dargestellte Bild im Wasserfall bei 433 MHz in der HDSDR-Software auf einem PC.

Für den ESP8266 oder den RP Pi Pico sieht das Listing wie folgt aus:

/// Modified Pager and LoraWan... for esp
#include <RadioLib.h>

//SX1278 radio = new Module(10, 2, 9, 3);   // ARDUINO
//SX1278 radio = new Module(15, 4, 16, 0);  // ESP8266
SX1278 radio = new Module(17, 13, 15, 14);  // RP PicoW

RTTYClient rtty(&radio);

void setup()
{Serial.begin(115200);
 Serial.println("\n\n\n RTTY Sender 433 MHz sending loop\n\n\n");
 Serial.print(F("[SX1278] Initializing ... "));
 int state = radio.beginFSK();
 if(state == RADIOLIB_ERR_NONE)
 {Serial.println(F("success!"));
 }
 else
 {Serial.print(F("failed, code "));
  Serial.println(state);
  while(true);
 }
 Serial.print(F("[RTTY] Initializing ... "));
 state = rtty.begin(433.0, 450, 50);
 if(state == RADIOLIB_ERR_NONE)
 {Serial.println(F("success!"));
 }
 else
 {Serial.print(F("failed, code "));
  Serial.println(state);
  while(true);
 }

void loop()
{Serial.print(F("[RTTY] Sending RTTY data ... "));
 rtty.idle();
 delay(5000);
 String aStr = "ARDUINO STRING";
 rtty.println(aStr);
 rtty.println("CZCZ RYRY RYRY NNNN");
 rtty.println('C');
 rtty.println(255, HEX);
 int i = 1000;
 rtty.println(i);
 float f = -3.1415;
 rtty.println(f, 3);
 rtty.println(analogReadTemp());
 rtty.println("-------------");
 rtty.standby();
 Serial.println(F("done!"));
}
