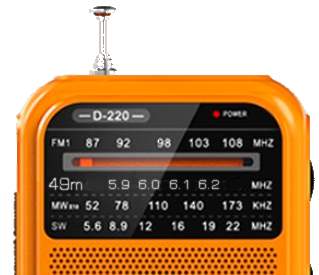

49m Europa Band Skala XHDATA D-220

Die Kurzwellenskala ist nur etwa 4 cm breit und überstreicht den gesamten Frequenzbereich von 5,6 bis 22 MHz. Mit einem Trick bzw. Mod oder auch einer Modifikation, kann dieses Band über die gesamte Skala gestreckt werden. Dazu ist ein kleiner Eingriff erforderlich, um eine

Europa-Band-Skala von ca. 5800 bis ca. 7000 kHz zu realisieren.

Potentiometer mit Vorwiderstand

Die Abstimmung erfolgt intern über ein Potentiometer von 100k in der Grundausführung. Trennt man einen der der beiden Außenanschlüsse zwischen Poti und DSP-Chip und legt ein 680k Widerstand in Reihe, so erhält man den linken Anfangsbereich der Skala gestreckt. Für Kurzwelle ist das dann ein Bereich von ca. 5600 bis 7000 kHz, wie gewünscht. Allerdings gilt das dann auch für alle anderen Bereiche, so dass bei FM1 nur noch 88 MHz gehört werden kann und auf MW abends nur 540 kHz.

Schalter überbrückt den Vorwiderstand

Um die Modifikation schaltbar zu gestalten reicht eine Überbrückung des Widerstandes per Schalter, wodurch der ursprüngliche Zustand der Mikrometerabstimmung wiederhergestellt ist. Dieser Schalter kann auf verschiedene Arten realisiert werden. Im vorliegenden Fall kommt eine magnetische Lösung zum Einsatz, die keine mechanischen Änderungen am Gehäuse selber erfordert. Ein Magnet schaltet einen Reed-Kontakt über Annäherung.

Umschalter per Stand

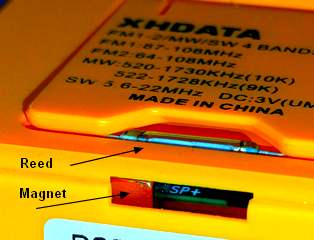

Der auf der Rückseite klappbare Ständer dient als Schaltvorrichtung. Optimal wäre ein Reed-Kontakt im Inneren des Radios und eine starke Magnetfolie an der Klappe. Da gerade keine starke Folie verfügbar ist, erfolgt der umgekehrte Weg. Ein kleiner Neodym-Magnet auf der Platine schaltet einen auf der Klappe angebrachren Reed-Kontakt. Dünne Drähte führen vom Kontakt durch die beiden schmalen Schlitze der Klappe zum Widerstand im Gehäuse.

Als kleiner Nebeneffekt schaltet jetzt die Klappe auf FM1 zwischen WDR5 auf 88 MHz und Radio Wuppertal auf 107 MHz um. Ein weiteres Feature scheint im D-220 zu schlummern: Die beiden FM-Bereiche unterscheiden sich nicht nur in der Frequenz, sondern auch bei der Antennenbeschaltung. Eine der Stellungen verwendet auch die interne Ferritantenne zur Verbesserung des Indoor-Empfangs - meint das Internet und somit die KI.

Bei der Benutzung des Apparats im SW-Bereich fiel ein eigenartiges Abstimmverhalten auf. Es war nicht das typische Stummschalten zwischen den Kanälen, wie bei vielen anderen digitalen Radios, sondern eine Art AFC, die ständig einrastet. Auffällig war das Verhalten am linken Rand der Skala, wo am Abend ab und zu Shannon Radio in SSB auftauchte, aber nicht bei jedem Dreh am Tuning-Knopf. Nur wenn die Dame sprach, also ein Signal vorlag, wurde auf die Shannon-Frequenz 5508 abgestimmt, die ja auch noch außerhalb des angegebenen Frequenzspektrums liegt.

Um die durchgehende Skala für so einen großen Frequenzbereich benutzen zu können haben sich die Entwickler etwas Besonderes ausgedacht, was jedoch nicht der Beschreibung entnommen werden kann. Mit folgender Annahme kann das Abstimmverhalten möglicherweise klarer werden: Das Radio stimmt über ein 100k-Potentiometer ab. Aktueller Widerstandwert und neuer Widerstandwert beim Tuning erlauben die Erfassung der Abstimmrichtung. Es wird ein Scan oder Sendersuchlauf in entsprechender Richtung gestartet, der anhält sobald ein Signal vorliegt. Sonst läuft der Scan bis zur Frequenz der dem Widerstandswert des Potis entspricht.

Dieses Verhalten fällt zunächst nicht auf, es zeigt jedoch beim langsamen Dreh in den Rundfunkbändern ein Sender neben dem Anderen, was subjektiv einen guten Empfänger vorgibt. Diese Annahme erklärt auch das oft seltsame Verhalten beim Zurückdrehen. Es kann aber auch völlig anders funktionieren!
